Quomodo installare orientale occidentalem saburram systema solarem ascendentem?

[Praeparatio ante instruitur]

Hic index rerum tibi ante institutionem parare debes:

Instrumenta:

Screwdriver: Solebant cochleis firmiter obstringere.

Tape mensuræ: Usus est ut bracket in recta positione.

Level: Ad confirmandum bracket horizontaliter installatur.

Systema nostrum solaris saburra sequentes accessiones includit:

Convenerunt Tripode Support-Rail et Rail Splice、Proin ClampEt finem Clamp、Rail Clamp、Grounding Clip AndFundatio Lug、Ballast Tray、M8*60 Hex Repagula et M8 Flange Nut. Notandum quod caementa tibi caudices debes providere.

Convenerunt Tripode Support

Rail et Rail Splice

Medium Fibulae et finem Fibulae

Rail Clamp

Grounding Clip And Fundatio Lug

Saburra Tray

[Step 1]

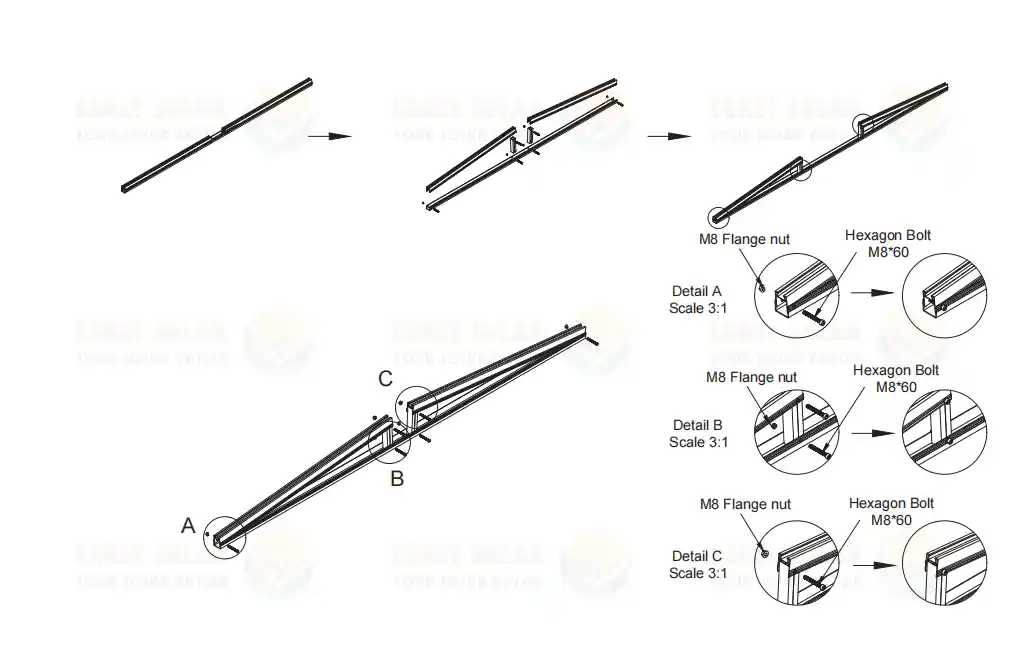

Pre-conventum bracket explica et M8*60 hex fulmina et M8 nuces in punctis A, B, C in icone notata, ut bracket tripodem muniat.

[Step 2]

Sicut per delineationes, subsidia prae-congregata tripodem in Solari Flat Roof Systema adscendens 2500 mm intervalla disponuntur.

[Step 3]

Pone lancem saburram in tripode pre-convento sustentaculo in vicem, et spacium inter lancem duo saburra circiter 1275mm est, ut in figura ostenditur.

[St.

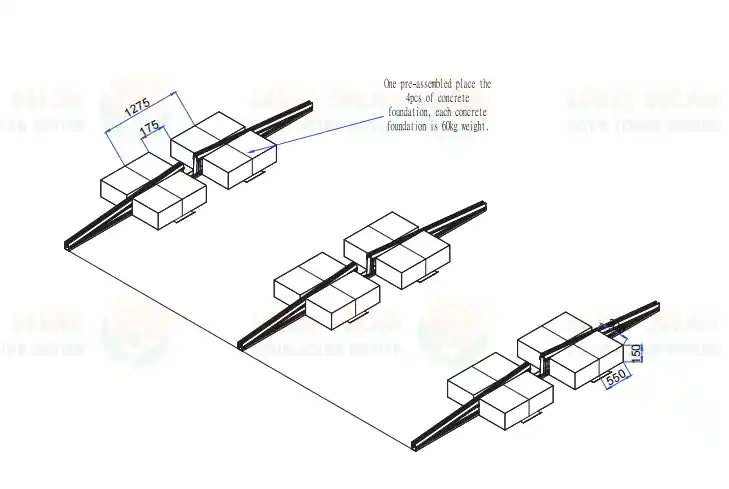

Pone concretum scandalum in saburra lance. Notandum est quod unum tripodem praecongregatum sustentari debet quattuor concretis caudices, et unumquodque scandalum concretum debet saltem 60 kg. Dimensiones et collocatio caementi caudices in Concreta Flat Roof Ballast Solaris Adscendentis Systemate monstrantur sequenti figura.

[Step 5]

Sequens summa est conspectum tripodis subsidii, saburrae, et scandali concreti, postquam gradibus institutionis supra peractis sunt.

[Gradus 6]

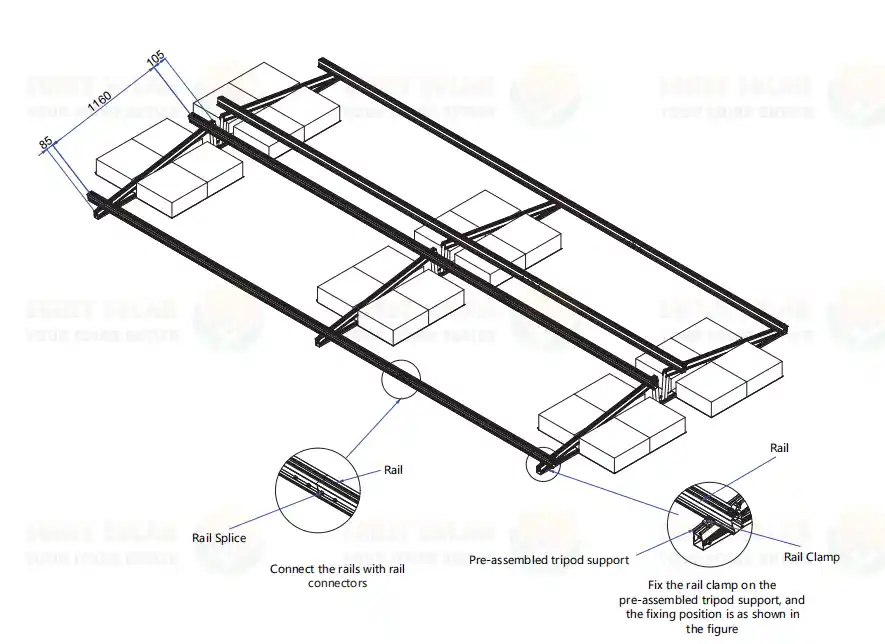

Per cancellos clauorum utens splice clausurae coniunge et fibulae clausurae ad bracteam tripodi praeconventam fige, sicut in figura ostenditur.

[Step 7]

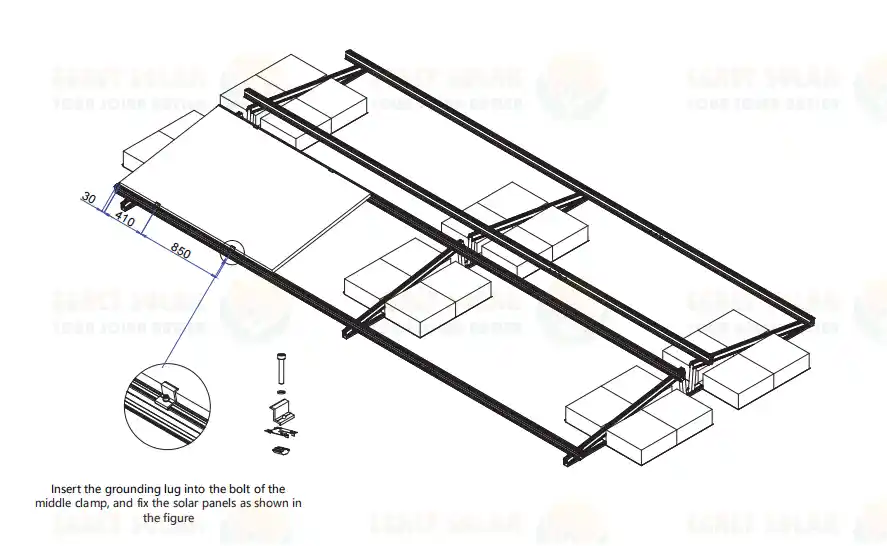

Decuriam solarem in claustro pone et fundamenta clip in claustrum fibulae mediae inmitte, ut in figura ostenditur.

[St.

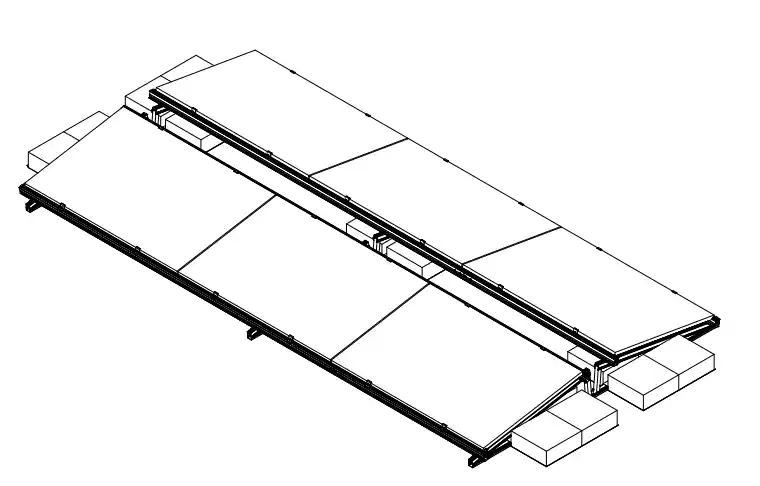

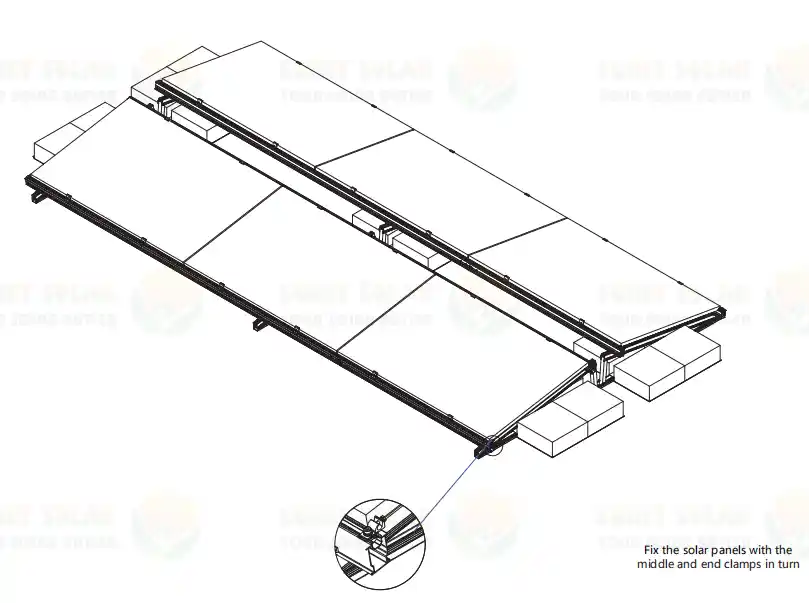

Tabulas solares pone in ordine, et fibulae medium pone et fibulae finem, ut eas obtineas, sicut in figura demonstratum est. Hoc perficit institutionem totius Systematis Orientalis-Occidens solaris Ballasted Mounting.

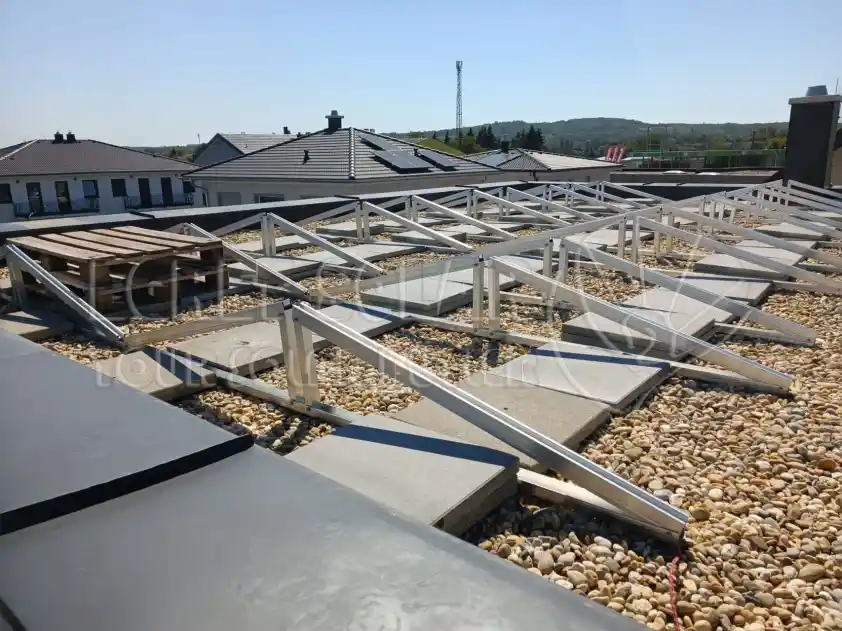

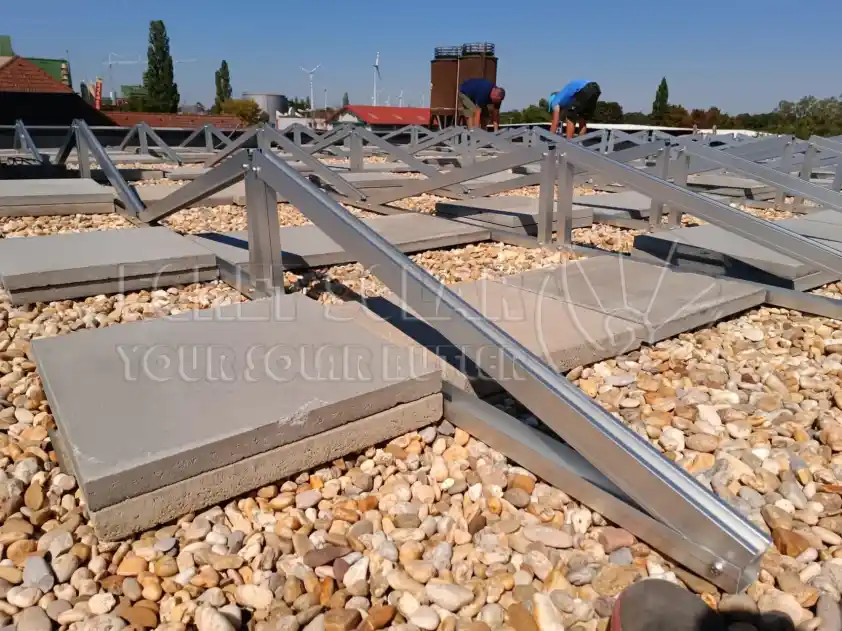

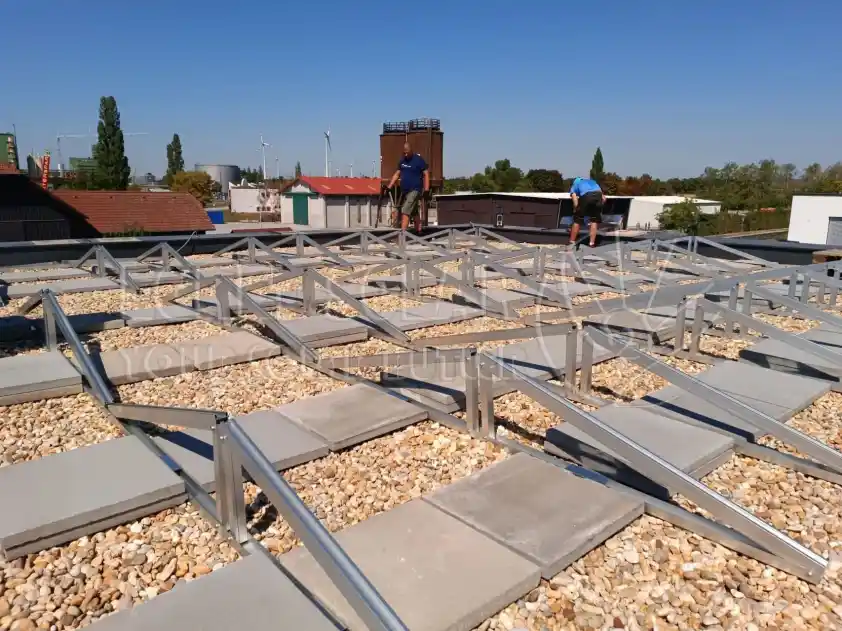

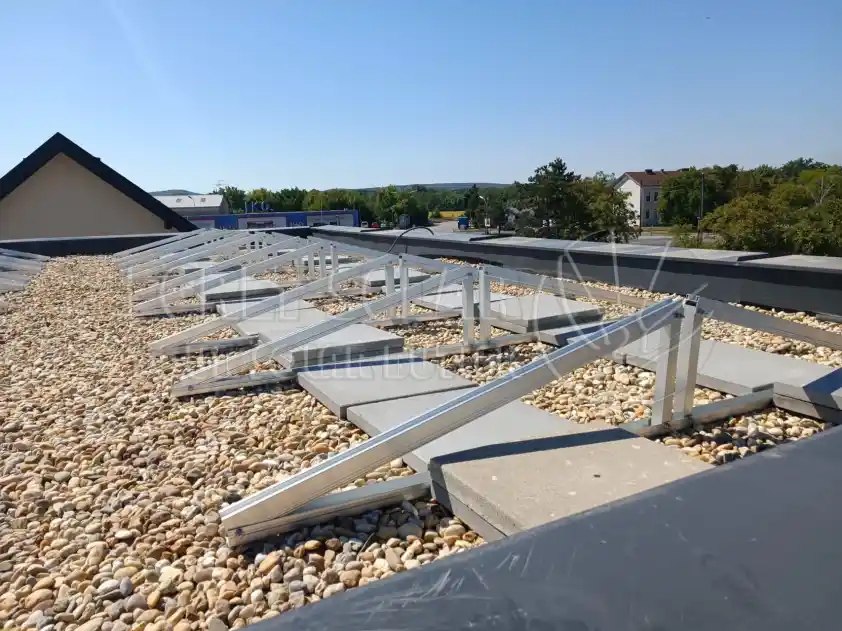

[Exemplum Installation]
